VFD, Solar system and Irrigation (Bangla)

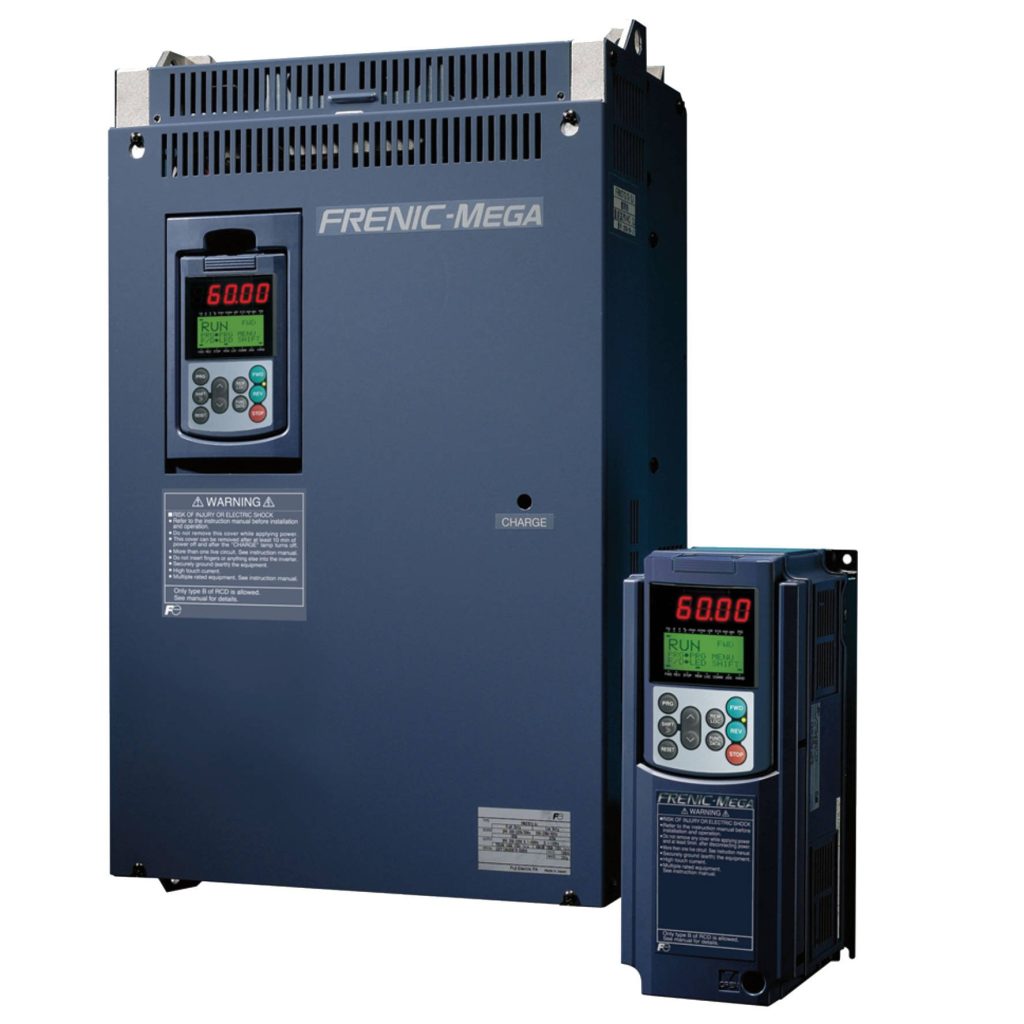

⚡ VFD এর ইনপুট ও আউটপুট ভোল্টেজ ও ধরণ:

ক্যাটাগরি	ইনপুট ভোল্টেজ	ইনপুট টাইপ	আউটপুট ভোল্টেজ	আউটপুট টাইপ
সিঙ্গেল ফেজ VFD	220V AC	AC	220V (সিমুলেটেড)	AC (ভ্যারিয়েবল ফ্রিকোয়েন্সি)
থ্রি ফেজ VFD	380–440V AC	AC	0–380V (ভ্যারিয়েবল)	AC (ভ্যারিয়েবল ফ্রিকোয়েন্সি)

---

🔧 VFD কিভাবে কাজ করে?

1. VFD প্রথমে AC ইনপুটকে DC-তে কনভার্ট করে (রেক্টিফায়ার সেকশন দিয়ে)
2. তারপর সেই DC কে ইনভার্টার সেকশনের মাধ্যমে আবার AC বানায়, কিন্তু এই বার সেটা হয় ভ্যারিয়েবল ভোল্টেজ ও ফ্রিকোয়েন্সিতে – ফলে মোটরের স্পিড নিয়ন্ত্রণ করা যায়

---

✅ উদাহরণ:

• আপনি যদি 3-ফেজ মোটরের জন্য 7.5kW VFD ব্যবহার করেন, তাহলে:
  • ইনপুট: 380V 3-phase AC
  • আউটপুট: 0–380V 3-phase AC (variable frequency, যেমন 0–50 Hz বা 0–60 Hz)

---

💡 মনে রাখবেন:

• VFD ইনপুট AC, আউটপুটও AC, কিন্তু মাঝখানে এটা DC conversion করে স্পিড নিয়ন্ত্রণ করে
• আউটপুট সিগন্যাল হলো PWM (Pulse Width Modulated) AC, যা মোটরের গতি নিয়ন্ত্রণ করে

সাধারণ AC VFD (Variable Frequency Drive) এবং সোলার VFD এর মধ্যে বেশ কিছু গুরুত্বপূর্ণ পার্থক্য আছে, যা তাদের উৎস, কন্ট্রোল পদ্ধতি এবং প্রয়োগ ক্ষেত্র অনুযায়ী নির্ধারিত হয়।

---

🔌 সাধারণ AC VFD

Power Source:

• চালানো হয় মেইন গ্রিড (AC power) থেকে
• সাধারণত 220V (single phase) বা 380V (3 phase)

উপযোগিতা:

• ফ্যান, পাম্প, মোটর, ব্লোয়ার ইত্যাদিতে স্পিড কন্ট্রোল
• নিরবিচারে চালু থাকে যতক্ষণ পর্যন্ত গ্রিড পাওয়ার থাকে

Control Logic:

• Voltage & frequency control করে মোটরের গতি নিয়ন্ত্রণ
• রেগুলার লোডে ব্যবহৃত হয়

সাধারণ বৈশিষ্ট্য:

• MPPT (Maximum Power Point Tracking) থাকে না
• ইনপুট AC → DC → ভ্যারিয়েবল AC

---

☀️ সোলার VFD

Power Source:

• চলে DC সোলার প্যানেল থেকে
• অনেক ক্ষেত্রে AC গ্রিড + DC solar দুটোই সাপোর্ট করে (hybrid)

উপযোগিতা:

• Water pump, irrigation system, deep tube-well
• গ্রিড না থাকলেও চলে
• সোলার প্যানেল থেকে সরাসরি DC ইনপুট নেয়

Control Logic:

• MPPT controller থাকে — সোলার প্যানেল থেকে সর্বোচ্চ পাওয়ার সংগ্রহ করে
• ইনপুট DC → DC Bus → ভ্যারিয়েবল AC

বিশেষ বৈশিষ্ট্য:

• Auto start/stop based on sunlight
• Dry run protection, water level sensing ইত্যাদি থাকে
• Battery ছাড়াও চলে (direct solar to motor)

---

📊 পার্থক্য সারাংশ টেবিলে:

বৈশিষ্ট্য	সাধারণ AC VFD	সোলার VFD
ইনপুট সোর্স	AC (গ্রিড)	DC (সোলার) / Hybrid (AC+DC)
MPPT থাকে?	না	হ্যাঁ
প্রয়োগ ক্ষেত্র	HVAC, ফ্যান, কনভেয়র ইত্যাদি	ওয়াটার পাম্প, সেচ, সোলার প্রজেক্ট
ব্যাটারি প্রয়োজন?	না	না (direct সোলার)
Auto Start/Stop	সাধারণভাবে না	সূর্যের আলো অনুযায়ী স্বয়ংক্রিয়ভাবে চালু/বন্ধ
Efficiency	নির্ভর করে লোড ও কন্ট্রোলের উপর	সোলার পাওয়ারের সর্বোচ্চ ব্যবহার করে

---

✅

• যদি আপনার লক্ষ্য হয় গ্রিড থেকে মোটরের স্পিড কন্ট্রোল, তাহলে সাধারণ VFD যথেষ্ট
• আর যদি আপনি সোলার প্যানেল দিয়ে পাম্প বা মোটর চালাতে চান, তাহলে অবশ্যই Solar VFD ব্যবহার করতে হবে

সোলার পাম্পিং সিস্টেমে কত HP মোটর প্রয়োজন, তার সাথে সোলার প্যানেল, VFD, এবং খরচ কেমন হবে।

---

✅ ধাপ ১: আপনার বিদ্যমান মোটর স্পেসিফিকেশন

• মোটর পাওয়ার: ৩ HP = 2.2 kW
• টাইপ: সাধারণত 3-phase, AC
• চাহিদা: দিনে ৫-৬ ঘণ্টা সেচ (ধরি)

---

✅ ধাপ ২: সোলার সিস্টেমে কত HP লাগবে?

প্রশ্ন: সোলারে কি একই ৩ HP যথেষ্ট?

হ্যাঁ, কিন্তু দক্ষতার কারণে ও কিছু লস হিসাব করে, সোলারে মোটর slightly oversize করতে হয়।

সেফ সাইজিং:

• ৩ HP মোটরের জায়গায় সোলারে 3.5 HP (~2.6 kW) মোটর বেছে নিতে হবে

---

✅ ধাপ ৩: কত ওয়াটের সোলার প্যানেল লাগবে?

মোটমুটি হিসাব:

সোলার মোটর চালাতে দরকার: মোটরইনপুট÷সিস্টেমএফিসিয়েন্সি≈প্রয়োজনীয়সোলারক্যাপাসিটিমোটর ইনপুট \div সিস্টেম এফিসিয়েন্সি \approx প্রয়োজনীয় সোলার ক্যাপাসিটিমোটরইনপুট÷সিস্টেমএফিসিয়েন্সি≈প্রয়োজনীয়সোলারক্যাপাসিটি 2.6 kW÷0.75=3.5 kWপ্যানেল2.6 \, kW \div 0.75 = 3.5 \, kW প্যানেল2.6kW÷0.75=3.5kWপ্যানেল

➤ আপনার ক্ষেত্রে:

• মোটর: ৩.৫ HP / ২.৬ kW
• সোলার প্যানেল: ৩.৫ কিলোওয়াট (৭টি × 550W প্যানেল) (550W প্যানেল × 7 = 3.85 kW – একটু বাড়তি রাখা ভালো)

---

✅ ধাপ ৪: কোন Solar VFD লাগবে?

• Solar VFD Rating: ≥ 3 HP বা 2.2kW
• Input: DC (250–800V),
• Output: 3-phase AC (0–220/380V, 50/60Hz)
• ✅ MPPT ফিচার থাকতে হবে

---

✅ বর্তমান বাজারমূল্য (বাংলাদেশ, ২০২5 হিসেবে আনুমানিক)

আইটেম	পরিমাণ	একক দাম (BDT)	মোট (BDT)
550W সোলার প্যানেল	7 টি	~15,000	1,05,000
Solar VFD (3HP)	1 টি	~28,000–35,000	~32,000
3.5 HP মোটর (সাবমার্সিবল/সারফেস)	1 টি	~18,000–25,000	~22,000
স্ট্রাকচার ও ইনস্টলেশন	1 সেট	~10,000–12,000	~10,000
কেবল, কন্ট্রোলার, ব্রেকার ইত্যাদি	1 সেট	~6,000–8,000	~7,000

✅ মোট আনুমানিক খরচ:

=1,05,000+32,000+22,000+10,000+7,000= 1,76,000টাকা(প্রায়)= 1,05,000 + 32,000 + 22,000 + 10,000 + 7,000 = \boxed{~1,76,000 টাকা (প্রায়)}=1,05,000+32,000+22,000+10,000+7,000= 1,76,000টাকা(প্রায়)​

---

✅ অতিরিক্ত সুবিধা:

• ব্যাটারি ছাড়া সরাসরি দিনে চলবে
• দিনে ৫–৬ ঘণ্টা ভালো সূর্যের আলোতে অবিচ্ছিন্ন চালানো যাবে
• ইনভেস্টমেন্ট ১.৫–২ বছরে উঠে আসবে (গ্রিড বা ডিজেল সাশ্রয়ে)

---

✅

• সোলার মোটর ৩.৫ HP রাখা ভালো, যাতে পর্যাপ্ত চাপ ও জল প্রবাহ থাকে
• ৭টি ৫৫০W প্যানেল, ৩HP VFD, এবং সাধারণ মোটরেই কাজ হয়ে যাবে
• খরচ হবে ~১.৭৫ লক্ষ টাকার মতো, যা এককালীন ইনভেস্টমেন্ট

---

এই ৩-ফেজ সাবমার্সিবল পাম্প চালাতে কি আলাদা ধরনের সোলার প্যানেল লাগবে?

---

✅ উত্তর: না, বিশেষ ধরনের প্যানেল লাগে না। সাধারণ সোলার প্যানেলই যথেষ্ট।

🔹 আপনি ব্যবহার করতে পারবেন:

• নরমাল 72-cell বা 144 half-cell টাইপ
• যেমন: 550W, 540W, 450W, 400W — যেগুলো বাজারে সাধারণভাবে পাওয়া যায়
• ব্র্যান্ড হতে পারে: JA Solar, Jinko, Risen, Longi, Trina

---

✅ শর্ত:

সোলার প্যানেলগুলো ব্যবহার হবে DC ইনপুট হিসেবে Solar VFD-তে, আর VFD-ই দায়িত্ব নেবে ৩-ফেজ AC বানানোর।

---

🔧 বাস্তব উদাহরণ:

• আপনি যদি 550W প্যানেল × 7টি ব্যবহার করেন, তাহলে:
  • DC ভোল্টেজ: প্রতিটি প্যানেল ~42V ⇒ সিরিজে 7টি ⇒ ~290V DC
  • এই DC ইনপুট যায় Solar VFD-তে
  • VFD এটি কনভার্ট করে 3-phase 380V AC output দেয়

---

⚠️ সতর্কতা:

সোলার প্যানেল নির্বাচনের সময় কিছু বিষয় খেয়াল রাখতে হবে:

বিষয়	কারণ
Open Circuit Voltage (Voc)	যেন VFD-এর input voltage range এর মধ্যে পড়ে (যেমন 250–800V)
Short Circuit Current (Isc)	কেবল ও ব্রেকার সাইজিংয়ের জন্য দরকার
Same watt & voltage panel use	সিস্টেম ব্যালেন্স থাকে এবং efficiency ভালো হয়

সোলার সিস্টেম থেকে উৎপন্ন DC পাওয়ার বা VFD থেকে আসা AC আউটপুট — দুটোই বিভিন্ন কাজে ব্যবহারযোগ্য।

---

✅ আপনি কীভাবে ব্যবহার করতে পারেন:

🔹 ১. সোলার → চার্জ কন্ট্রোলার → ব্যাটারি → লাইট/ফ্যান (DC Load)

• DC সিস্টেমের জন্য আদর্শ
• রাতে ব্যবহার করা যাবে
• উপযোগী লোড: 12V/24V DC লাইট, ফ্যান, CCTV, পানি পাম্প (ছোট)

✅ প্রয়োজনীয় জিনিস:

ডিভাইস	বিবরণ
MPPT চার্জ কন্ট্রোলার	24V বা 48V ইনপুট সমর্থন করে
Battery (Deep Cycle)	12V/24V Lead Acid বা LiFePO4
DC Fan & Light	12V/24V খামারের জন্য যথেষ্ট
Wiring & Protection	ফিউজ, MCB, সোলার ক্যাবল

---

🔹 ২. সোলার → ইনভার্টার → 220V AC → ফ্যান, লাইট, TV, অন্যান্য যন্ত্র

• যদি আপনার খামারে AC লোড বেশি থাকে, এই পদ্ধতি ব্যবহার করুন

✅ প্রয়োজনীয় জিনিস:

ডিভাইস	বিবরণ
Hybrid Solar Inverter	যেমন Luminous, Must, Growatt (24V/48V)
Battery	24V or 48V ব্যাটারি ব্যাংক
Loads	220V AC light, fan, motor, TV, freezer

---

🔁 আপনি যদি সোলার প্যানেল আগে থেকেই ব্যবহার করেন শুধুমাত্র পাম্প চালাতে:

👉 তাহলে এখন আপনি করতে পারেন:

• প্যানেলের DC আউটপুট → চার্জ কন্ট্রোলার → ব্যাটারি সংযোগ
• ব্যাটারি থেকে চালাতে পারবেন DC বা AC লোড (ইনভার্টার লাগিয়ে)

---

💡 কাস্টম রূপান্তর:

আপনি চান	করতে হবে
দিনে পাখা চালাতে	সোলার → DC Fan বা ইনভার্টার দিয়ে AC Fan
রাতে আলো/পাখা চালাতে	সোলার → চার্জ কন্ট্রোলার → ব্যাটারি → লোড
অন্যান্য যন্ত্র চালাতে (ফ্রিজ, CCTV)	ব্যাটারি + ইনভার্টার সিস্টেম লাগবে

---

📌 একটি বাস্তব উদাহরণ (ফার্মের জন্য):

• সোলার প্যানেল: 3.5kW (যা আপনি পাম্প চালানোর জন্য ব্যবহার করছেন)
• Battery: 24V, 200Ah
• Charge Controller: MPPT 60A, 24V
• Inverter: 2kVA hybrid inverter (AC load চালাতে)
• DC Fan & Light: সরাসরি ব্যাটারি থেকে চালানো যাবে

“সোলার ইরিগেশনের জন্য যেখানে ২৯০V DC (সিরিজ কানেকশন), সেখানে খামারের DC লোড চালাতে চাইলে ২৪V বা ৪৮V লাগবে। তাহলে কি বারবার সংযোগ পরিবর্তন করতে হবে?”

---

✅ উত্তর: না, আপনাকে বারবার সংযোগ পরিবর্তন করতে হবে না — যদি আপনি সঠিকভাবে সিস্টেম ডিজাইন করেন।

---

🔧 সমাধান ১: দুইটি আলাদা সোলার ইনপুট ব্যবস্থা (সিরিজ ও পারালাল বিচারে)

📌 কিভাবে?

• সোলার প্যানেলগুলো এমনভাবে সাজান যাতে আপনি সিরিজে চালাতে পারেন পাম্পের জন্য, আবার পারালালে বিভক্ত করে ২৪V চার্জ কন্ট্রোলারে পাঠাতে পারেন।

🎯 কিন্তু একই প্যানেল থেকে দুই ধরনের ভোল্টেজ (290V ও 24V) নেওয়া সরাসরি সম্ভব নয়।

---

✅ সমাধান ২: সোলার ডিসি ইনপুট থেকে চার্জার/ডিসি কনভার্টার ব্যবহার করা

👉 DC-to-DC Step-Down Converter

• ইনপুট: 200–300V DC (সোলার প্যানেল থেকে)
• আউটপুট: 24V or 48V DC
• এই কনভার্টার দিয়ে আপনি উচ্চ ভোল্টেজ সোলার ইনপুট থেকে খামারের DC লোড চালাতে পারবেন

✅ সুবিধা:

• একই প্যানেল ব্যবহারে পাম্প + ফ্যান + আলো চালানো যাবে
• কোনও ম্যানুয়াল সংযোগ পরিবর্তনের দরকার হবে না

---

🔧 সমাধান ৩: হাইব্রিড সোলার ইনভার্টার ব্যবহার করুন (পাম্প ছাড়া)

যদি আপনি খামারের জন্য আলাদা সোলার চান:

• একটি অংশ পাম্পের জন্য (290V DC → Solar VFD → 3-phase পাম্প)
• আরেকটি অংশ DC লোডের জন্য (প্যানেল → MPPT চার্জ কন্ট্রোলার → ব্যাটারি → ফ্যান, আলো)

---

🔁 বিকল্পভাবে:

• পাম্প চালানোর সময় শুধুমাত্র সেই সার্কিট চালু রাখুন
• সেচ কাজ না থাকলে প্যানেল থেকে চার্জ কন্ট্রোলার দিয়ে ব্যাটারি চার্জ করুন
• ব্যাটারি দিয়ে পুরো খামার চালু রাখুন

---

📌 উপসংহার:

সমাধান	বর্ণনা
DC-DC কনভার্টার	290V DC → 24V DC (খামার লোডের জন্য)
আলাদা সোলার ব্যাংক	আলাদা প্যানেল 24V বা 48V ব্যাটারির জন্য
Auto switch/relay	সময়ভিত্তিক বা ম্যানুয়াল source পরিবর্তন
Parallel load sharing	Hybrid controller দিয়ে দুটি কাজ একসাথে

---

---
